Photogrammetrische Bildentzerrung 1.0

(~976 Kb) 39,99 EUR PAD-Datei: photogramm.xml


Entzerren Sie Fotos, so dass Sie eine maßstabsgetreue und plane Oberfläche von einem Objekt darauf erhalten.

Der Export erfolgt als Bild oder als DXF Datei. Wenn man ein Rechteck fotografiert, ist es im Bild immer ein Trapez. Sie können so z.B.die Fassade eines Gebäudes entzerren und völlig plan darstellen, so dass dann auch Vermessungen möglich werden.

Es muss aber nicht nur Fassadenvermessung sein: Andere Anwendungsmöglichkeiten wären: ein Plan der auf der Baustelle fotografiert wird oder eine Luftbildaufnahme wo man die DXF Katasterdaten für die Korrektur vom Vermessungsamt bekommt oder ein alter Papierplan der geschrumpft ist.

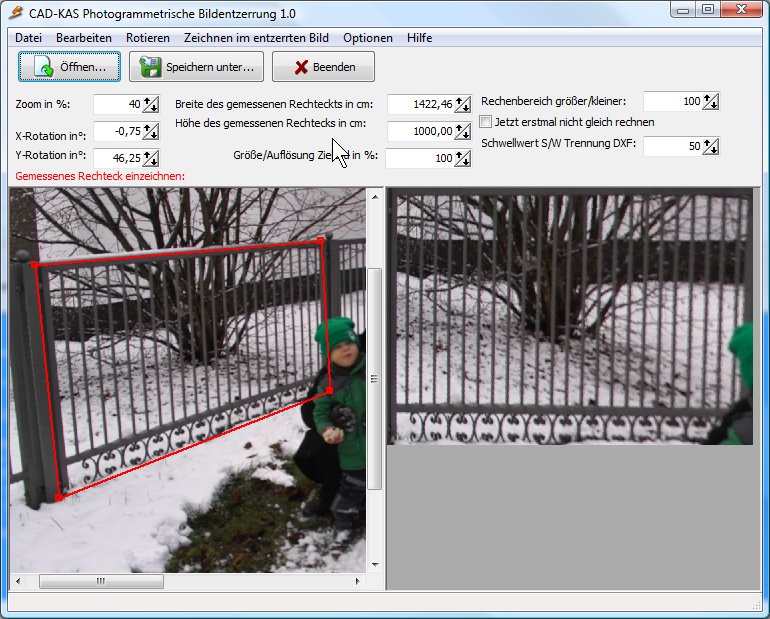

Im Programm legen Sie im Originalbild vier Punkte fest, die eine in Wirklichkeit rechteckige Fläche begrenzen. Es ist außerdem möglich, den dargestellten Bereich über das eingrenzende Rechteck hinaus darstellen zu lassen.

Im Entzerrten Bild können Sie noch ungewünschte Teile entfernen, also löschen, indem Sie diese mit der Maus abfahren.

Im entzerrten Bild kann das Programm Linien erkennen und diese dann als DXF Datei speichern. So kann man in einem CAD Programm weiter mit dem Plan arbeiten und z.B.Vermessungen vornehmen.

Neu: Zwei entzerrte Bilder vergleichen

Jetzt können auch zwei entzerrte Bilder verglichen werden. Dazu können diese ineinander übergeblendet werden. Es ist also nun auch ein Programm mit dem man Abweichungen eines Istzustands gegenüber einem früher dokumentierten Zustandes durch Überlagerung von einem neuen Bild über das Erstaufgenommene betrachten kann.

Zum Youtube Video, in dem ich das Programm kurz vorstelle

Demoversion jetzt kostenlos herunterladen

Vollversion für nur EINMALIG 39,99 EUR kaufen

Das Programm Geometrische Bildumformung könnte auch interessant für Sie sein.
Das Programm Bild-Vermessen könnte auch interessant für Sie sein, um die entzerzerrte Bilder zu vermessen.

Dieses Programm ist auch als Englische Version verfügbar.

Kommandozeilenparameter (nur Vollversion)

photogramm.exe "c:\test\test.jpg" 10 20 100 20 100 200 10 200 "c:\test\out.jpg" 100 200

1. Parameter: Quelldatei
2. Parameter: X Koordinate 1. Punkt
3. Parameter: Y Koordinate 1. Punkt
4. Parameter: X Koordinate 2. Punkt
5. Parameter: Y Koordinate 2. Punkt
6. Parameter: X Koordinate 3. Punkt
7. Parameter: Y Koordinate 3. Punkt
8. Parameter: X Koordinate 4. Punkt
9. Parameter: Y Koordinate 4. Punkt
10. Parameter: Zieldatei
11. Parameter: Breite (kann entfallen)
12. Parameter: Höhe (kann entfallen)
Das Programm tritt dabei nicht in Erscheinung und arbeitet im Hintergrund.

Das entzerrte Bild lässt sich nicht abspeichern, es erscheint egal welches Format, nur ein schwarzes Bild.

Sie müssen mit Speichern unter... das Bild abspeichern, nicht mit Speichern Bild 2 das ist dann dafür, wenn Sie ein zweites Bild unten drunter geöffnet haben.

Warum ist im Ergebnis das entzerrte Bild gespiegelt?

Legen Sie zuerst die linke obere Ecke fest, dann die rechts obere Ecke, dann die rechte untere und zum Schluss die linke untere Ecke. Wenn Sie die Ecken in einer anderen Reihenfolge festlegen könnte das Ergebnis gespiegelt sein.

Bild 1 und 2 vergleichen? Wie geht das? Ist damit das Original und das neu berechnete Bild gemeint?

Wenn Sie zwei Bilder öffnen über "Öffnen Bild 1" und "Öffnen Bild 2", dann haben Sie 4 Bilder auf dem Schirm. Rechts sind die 2 entzerrten Bilder. Jetzt können Sie mit der Einstellung "Bild 1/2 überblenden/vergleichen" die zwei entzerrten Bilder ineinander überblenden.
