Papier/Bild zu DXF 3.0/ Paper/Picture zu DXF 3.0 - Bilder in Linien umwandeln

(~1700 Kb) 29,99 EUR PAD-Datei: paper2dxf.xml

Wandeln Sie CAD-Zeichnungen in Papierform oder in Bildform vollautomatisch in digitalisierte DXF Zeichnungen um, die dann in Ihrem CAD-Programm bearbeiten können.

Scannen Sie eine Zeichnung ein oder laden Sie eine Bilddatei von der Festplatte. Das Programm versucht dann die Linien von erkennen und als DXF Datei zu speichern. Die Version 2.0 erzeugt immer zusammenhängende Polylines.

Die Version 3.0 kann nun auch große Pläne in voller Auflösung umwandeln. Die vorherigen Versionen mussten hier die Auflösung vor der Umwandlung herunter rechnen. Dadurch erhalten Sie eine viel bessere Umwandlung von großen oder hochauflösenden Plänen.

Das Programm muss das Bild zunächst in ein Schwarz/Weiß Bild umwandeln. Dazu stellen Sie einen Schwellwert im Programm ein. Wird dieser Helligkeits-Schwellwert überschritten, gilt ein Pixel als Weiß, ansonsten als Schwarz.

Extrudieren: siehe Beispielbild unten

Das Programm erkennt die umhüllenden Linie (outline) von einer oder mehreren schwarzen Flächen, die in einem Zeichenprogramm erstellt wurden und bildet daraus eine DXF-Datei. Eingelesen in Ihr CAD-Programm können Sie diese Linie dann extrudieren oder deren Punkte bearbeiten.

Also: Sie brauchen nur das Bild einer Zeichnung in Form eines JPG´s oder BMP´s, den Rest macht das Programm.

Kontruktionspläne/Mittellinien

Das gleiche geht, wenn Ihr Bild (BMP, PDF) schon Linien einer gewissen Strichstärke enthält. Das Programm extrahiert die Linie in das CAD-lesbare Format DXF. Unser Programm kann nun auch Mittellinien erkennen, nicht nur Außenlinien.

Vektorisieren leicht gemacht!

Dieses Programm schafft das Unmögliche. Es erkennt die Linien aus Ihren gescannten Zeichnungen und CAD Plänen. Es stellt die Linieninformationen dann im Format DXF zur Verfügung, so dass Sie die Linien dann in Ihrem CAD oder CNC Programm zur Verfügung haben.

Zum Youtube Video, in dem ich das Programm kurz vorstelle

Demoversion herunterladen

Vollversion für EINMALIG 29,99 EUR bestellen

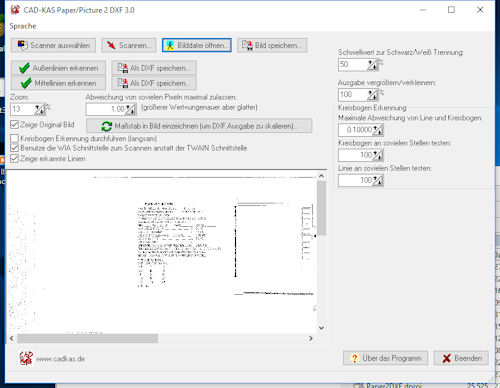

Großer Bildschirmschnappschuß

Weitere interessante Programme:

  1. Wenn Sie Texte auf gescannten Dokumenten bearbeiten wollen, können Sie unsere Software Scanned Text Editor verwenden.
  2. Wenn Sie Konturen von Bildern abpausen wollen, dann können Sie unsere Software Abpausen und Vektorisieren verwenden.
  3. Wenn Sie Linien aus PDF Dateien nach DXF exportieren wollen, dann brauchen Sie unser Programm PDF zu DXF.

Extrudieren Beispielbilder

Dies ist ein Bild wie es in unser Programm gegeben wurde:

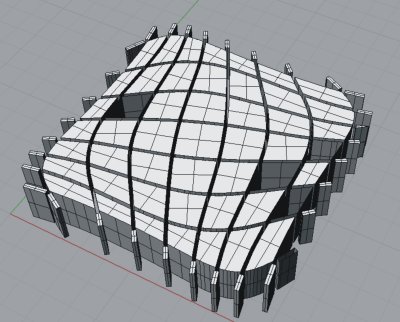

Dies ist das Ergebnis, nachdem die erzeugte DXF Datei extrudiert wurde:

Auszeichnungen

Paper/Picture zu DXF wurde von www.daolnwod.com mit dem 5 Sterne Award ausgezeichnet.

Paper/Picture zu DXF wurde von www.softforall.com mit dem 5 Sterne Award ausgezeichnet.

Paper/Picture zu DXF wurde von www.filetrial.com mit dem "Editor's Pick" Award ausgezeichnet.

Paper/Picture zu DXF wurde von www.onekit.com mit dem 5 Sterne Award ausgezeichnet.

Paper/Picture zu DXF wurde von www.downloadjunction.com mit dem 5 Sterne Award ausgezeichnet.

Paper/Picture zu DXF wurde von Brothersoft.com mit 5 von 5 Sternen bewertet.

Wie kann ich den gewünschten Maßstab einstellen bzw. die Ausgabe skalieren?

klicken Sie auf den Button "Maßstab in Bild einzeichnen". Klicken Sie nun auf den Anfang und dann das Ende einer Strecke mit bekannter Länge. Jetzt können Sie die gewünschte Länge dieser Strecke in DXF Koordinaten eingeben. Dies sind in der Regel also mm oder Zoll. Die Ausgabe wird dann entsprechend skaliert.

Welche Einstellmöglichkeiten habe ich, um die Umwandlung zu beeinflussen?

Die Abweichung in Pixel beeinflusst die Genauigkeit. Bei 0 Pixeln Abweichung erhalten Sie für die Außenlinienerkennung eine 1:1 Ausgabe des in Schwarz/Weiß Umgewandelten Bildes (bei deaktivierter Kreisbogen Erkennung). Wenn Sie hier höhere Werte eintragen erhalten Sie nicht so eine Treppenmuster von dem Pixel Bild, sondern glattere Linien und auch weniger Linien und so eine kleinere Datei. Aber es gibt dann Abweichungen zum Original. Zusätzlich lässt sich noch die Kreisbogenerkennung aktivieren. Dafür gibt das dann die 3 Einstellmöglichkeiten rechts.

Was bedeuten die Einstellungen zur Kreisbogenerkennung?

Jeder Kreisbogen wird in eine gewisse Anzahl Stücke untersteilt und jeder Linie wird in einer gewisse Anzahl Stücke unterteilt. Sie können die Anzahl der Unterteilungen einstellen. Dann wird an jedem dieser Unterteilungspunkte der Linie die minimale Entfernung zu einem der Unterteilungspunkte des Kreisbogens ermittelt. Der Kreisbogen gilt dann als passend, wenn die minimale Entfernung an jedem Punkt geringer ist, als die eingestellte maximale Abweichung. Wenn Sie die maximale Abweichung erhöhen, erhalten Sie also weniger Kreisbögen die aber ungenauer passen. Wenn Sie die Anzahl der Unterteilungen erhöhen steigt die Zeit die zur Berechnung notwendig ist, aber das Ergebnis wird genauer.

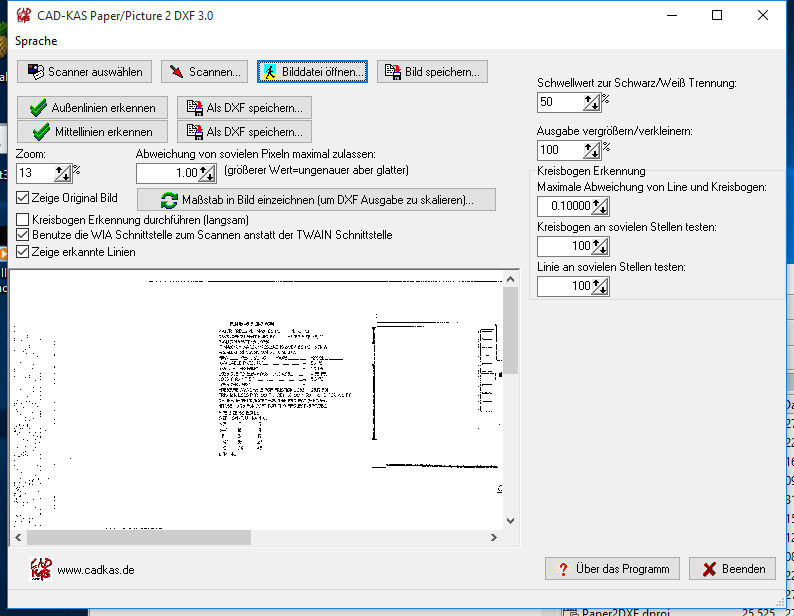

Großer Screenshot

Anklicken macht den Screenshot noch größer!
